歐姆龍F(tuán)Z4系列

FZ4曾從單核處理發展至雙核處理，現在則憑借以多核、多線程遠行為特點的四核處理器在進化過程中又前進了一步。對處理流程的并行執行將自動計算，以根據處理器負載實現對任務的*佳分配，從而獲得同類中*快處理速度。采用突飛猛進的Intel^®處理器。性能通過與處理器相得益彰的獨創軟件結構得以*大化。

專為四核處理器而設計的軟件自動確定更快的處理方案。即是對于為系統帶來較大負載的高分辨率照相機和檢索處理，也已實現*高的速度。

自動確定將圖像輸入到結果輸出的時間*小化的*佳處理方案，以執行并行處理。

多核處理分配處理任務，以提高即使單個處理的速度。對于高分辨圖像，其效果尤為明顯。

即使節拍時間優先，仍可在節拍時間影響有限的條件下處理高分辨率和真彩圖像。我們可幫助您提高顏色和分辨率這兩方面的質量。

每個照相機均有其存儲圖像數據的圖像緩沖區，它與測量結果處理用主存儲器分開。這樣，即使主存儲器正在處理測量數據，也可連接高速采集32幀圖像。

* 可采集的圖像數量取決于其連接的控制器和照相機。有關詳情，請參見用戶手冊。

尋找圖像圖形的技術是形成圖像傳感的基礎。FZ4采用形狀檢索II技術，一項聚焦輪廓信息的新型處理技術。即使重疊圖像、傾斜和變形，也能確保識別圖像圖形的精度以及處理高分辨率圖像的速度。

在以前的檢索過程中，如果工件旋轉，或者如果圖像的分辨率提高，則處理時間將顯著增加。采用形狀檢索II技術，360°旋轉或者提高分辨率時也不會明顯推遲處理時間�？煽s短產距時間，并且增加檢查項目，以便提高質量。

在找到工件的大體位置和方向后，邊緣各點的位置信息將幫助找到準確的位置和方向。利用邊緣點位置而不是圖像密度信息檢測位置，其精度將高于通常的檢索方式

檢測的性能、速度和穩定性意味著無需調節具體的參數設定�？煽焖賹�(shí)現*佳設定，并且將由于嘗試提高性能或工人差異所導致的設定錯誤*小化。

無程序設計、簡易現場操作的獨有菜單以及觸摸面板。
即使較長、復雜的處理流程也基本可有任何人通過簡單的操作步驟輕松設置。

平板HMI近年的流行說明屏幕上功能的直接操作以及檢查位置的直觀可視化有助于提高效率。
FZ菜單的觸摸操作不僅在設計工作，而且也在日常操作所需的程序領域獲得贊譽。

可無縫連接如PLC、計算機、致動器等外部設備甚至更多。
與主機的高速通信可實現較大范圍的操作和管理。

加入PLC鏈接功能，以降低梯形編程的工作量，以及提高串行通信和標準Ethernet的設計效率。

EtherNet/IP 是一種在世界各地工廠中廣泛應用的通信協議�？奢p松連接 OMRON PLC或支持 EtherNet/IP 的任何其他供應商設備，以便進行高速通信。

提供便捷的監控功能，以便觀察是否正確建立通信，以及配線是否正確。啟動系統時的確認以及通信故障排除期間的分析順利進行。

連接網絡硬盤驅動器或網絡計算機讓操作的范圍更廣�？砷L期記錄測量圖形，或者在計算機上執行校驗和調節而無需停止視覺傳感器。

可在網路HDD中存儲NG圖像，以便每天在計算機上檢查NG圖像，而不會降低檢查性能�；蛘呖稍谟�(jì)算機上啟動仿真軟件，以重新測量及分析NG圖像。

不間斷調節功能可更改控制器的設定而無需停止生產線。通過遠程操作，無需到達現場便可執行操作。

用戶向設計人員發送圖像數據、設定數據和參數設定。設計人員可利用計算機上的仿真軟件檢查情況，以及更改仿真軟件上的設定。修改的場景數據可返回用戶以及加載到系統，以完成調節。這樣可進行順利的修改，而無需設計人員造訪現場。

基于要檢查的圖像，可在一臺熟悉的計算機上對仿真軟件進行設定。場景數據將發送用戶，以便輕松添加新的設定。

通過CSV文件可輕松了解參數設定。另外，可輕松更改任何設定。如果保存標準設定，則通過比較數據發現差異，可輕松找出不正確的設定更改�？蓪�CSV文件附加到郵件并將其上傳到視覺傳感器，從而即便在遠程故障排除時，可也進行輕松的調節。

可在一臺計算機上檢查多個FZ4的狀態以及調節其設定，。
這便于啟動系統時有效調節照相機的圖像，以及應用測試調節結果。

應用示例1：從一個位置操作若干FZ4

對設定必須用盡量多的圖像校驗。利用歐姆龍的FZ4，只需點擊一次即可對許多圖像進行連續的測量。

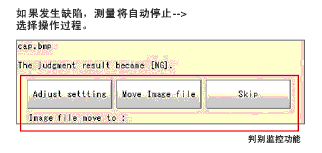

發生缺陷時，連續測量將自動停止。
一旦測量停止，可立即選擇下一個操作過程，以實現高效的測試和校驗。

可根據檢查或現場條件輕松自定義操作屏幕。這樣有助于防止由操作錯誤或測量失效導致的停工。另外還有對無法預期的問題進行故障排除的許多自定義功能。

可用英語進行設定，然后將顯示語言切換為中文或日語。顯示*合適應用國家工人的語言。

現已增添新的功能性，從而可將場景組之內的共享數據用作測量流程的常數和變量。利用共享的數據，可以多種方式使用測量流程，包括標準值、條件分支標志和計數器。

設置如許多不同模型檢查所需的數據等復雜場景數據時，可統一管理檢查用重要的判定值，以便于對其管理以及以后調節。
此外，如果提前將對于檢查性能至關重要（并且通常僅設計人員知曉）的設定作為用戶數據隔離，則可澄清需要調節的位置以便用戶輕松進行調節。

用戶數據可用作可在檢查流程中讀取及寫入的變量。還可用于檢查工件計數或NG工件計數失敗率，并且在屏幕上將其顯示，這樣可隨時檢查生產率。

所要做的只是在檢查流程中設定一個用戶數據處理項目。

設定為用戶數據的數據在不同場景中用作共享的常數和變量。

通過四核處理器，兩條線的不同觸發可輸入一個控制器，以并行但獨立處理兩個場景。即使一條線停止，因兩條線相互完全獨立，所以兩條線相互完全獨立，所以另一條線將繼續運行。

四核處理器的并行處理不僅將測量加速，而且它還可進行測量和調節的并行處理。自動分配的四核處理器意味著進行調節時不會推遲測量。

可以結構化的方式顯示圖表，說明記錄圖像的同時測量的結果。這樣可更快速找出特定NG的原因。還可在更改特定設定之后重新測量所有圖像，以檢查新設定的可靠性。調節與故障排除從未如此快速、簡單且可靠。

四核處理器還可將測量與記錄完全并行執行，從而實現與高容量硬盤（3百萬兆）的高速連接�？杀４娓咚倬�的所有圖像，這在以前不可能實現。*1 而且通過分析保存的全部圖像的趨勢，可快速區分NG情形并制定應對措施。

*1 所有圖像可按以下條件保存：
• 30萬像素照相機x1個單元。測量時間：33 ms
• 使用3百萬兆HDD時可將圖像連續保存約一周（基于每日8小時運行的情形）

由于測量期間無法記錄，用戶不得不選擇測量或記錄。
因此，并非所有圖像均可保存，或者根據測量觸發間隔，圖像輸入觸發不得不延遲。

測量和圖像記錄可完全并行處理。因此，可保存全部圖像。

保存的全部圖像可用于趨勢分析，以便為新產品或采用新的制造方法的生產線快速確定適當?shù)闹圃旆椒ā?nbsp;

影響
•發生NG時，可快速找出原因并采取補救措施。
• 保存全部圖像將促成更高效的可追溯性控制。

現在為操作分析保存測量圖像將更加便利例如可區分NG情形以及記錄測量結果。因此可讓設置工作更為高效并有助于提高生產量。

可在計算機上輕松查看圖像或其附加到報告。對于BMP文件，可在FZ4上對其重新測量。

通過限制保存的區域，文件大小將更小，這樣可記錄更多的文件。

可同時保存實際測量的過濾圖像，以及直接從照相機獲取的原始圖像。因此可判斷NG是由輸入圖像還是過濾設定引起的。
