位移傳感器 滑塊位移傳感器 KTF位移傳感器 傳感器生產廠家 KTF電子尺

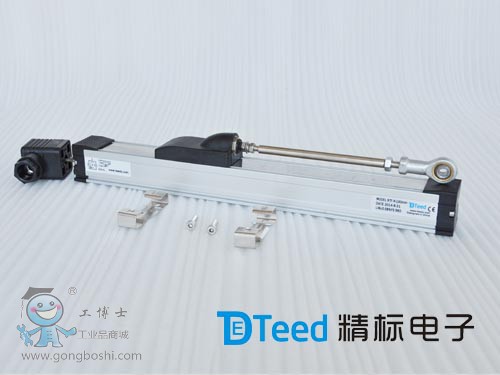

通用KTF滑塊導電塑膠膜系列，有效行程75mm～3500mm，兩端均有4mm緩沖行程，精度0.15%～0.04%FS。外殼表面陽極處理，防腐蝕；內置導電塑料測量單元，無溫漂，壽命長；具有自動電氣接地功能。密封等級為IP54（向下安裝時為IP57），DIN430650標準插頭插座，可以適用在大多數通用場合，特別是長度方向受到限制，對中較困難的場合；拉桿配合球頭具有10mm自動校正功能，允許極限運動速度為10m/s。
KTF滑塊系列參數表（表一）
|
公稱行程規格
|
mm
|
75
|
100
|
125
|
150
|
175
|
200
|
225
|
250
|
275
|
300
|
325
|
350
|
|
電阻行程(A.E)
|
mm
|
75.5
|
101
|
126
|
151
|
176.5
|
201.5
|
226.5
|
252
|
277
|
302
|
327.5
|
352.5
|
|
機械行程(M.T)
|
mm
|
82.5
|
108
|
133
|
158
|
183.5
|
208.5
|
233.5
|
259
|
284
|
309
|
334.5
|
359.5
|
|
相對線性精度(FS)
|
±%
|
0.15
|
0.08
|
0.05
|
|
電阻值±10%
|
KΩ
|
5
|
|
解析度/分辨率
|
模擬
|
Infinite無限解析
|
|
重復性精度
|
mm
|
0.01
|
|
*大工作速度
|
m/s
|
10
|
|
建議輸出環電流
|
μA
|
1
|
|
使用溫度環境
|
℃
|
-40℃ ～ +120℃
|
|
輸出信號類型
|
Vdc
|
0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載
|
|
尺寸A
|
mm
|
192
|
217
|
243
|
268
|
293
|
319
|
344
|
370
|
395
|
421
|
446
|
471
|
|
重量(不含配件)
|
g
|
143
|
164.5
|
186
|
207.5
|
229
|
250
|
271.5
|
293
|
314.5
|
336
|
357.5
|
380
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
KTF滑塊系列參數表（表二）
|
公稱行程規格
|
mm
|
375
|
400
|
425
|
450
|
475
|
500
|
550
|
600
|
650
|
700
|
750
|
800
|
|
電阻行程(A.E)
|
mm
|
377.5
|
403
|
428
|
453
|
478.5
|
503.5
|
553.5
|
604
|
654
|
704.5
|
754.5
|
805
|
|
機械行程(M.T)
|
mm
|
384.5
|
410
|
435
|
460
|
485.5
|
510.5
|
560.5
|
611
|
661
|
711.5
|
761.5
|
812
|
|
相對線性精度(FS)
|
±%
|
0.05
|
0.04
|
|
電阻值±10%
|
KΩ
|
5
|
10
|
|
解析度/分辨率
|
模擬
|
Infinite無限解析
|
|
重復性精度
|
mm
|
0.01
|
|
*大工作速度
|
m/s
|
10
|
|
建議輸出環電流
|
μA
|
10
|
|
使用溫度環境
|
℃
|
-40℃ ～ +120℃
|
|
輸出信號類型
|
Vdc
|
0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載
|
|
尺寸A
|
mm
|
496
|
522
|
547
|
572
|
598
|
623
|
674
|
724
|
774
|
825
|
875
|
926
|
|
重量(不含配件)
|
g
|
401
|
423
|
445
|
467
|
489
|
511
|
533.5
|
556
|
578.5
|
601
|
623.5
|
646
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
KTF滑塊系列參數表（表三）
|
公稱行程規格
|
mm
|
850
|
900
|
950
|
1000
|
1150
|
1250
|
1350
|
1500
|
1600
|
1800
|
2000
|
2250
|
2500
|
|
電阻行程(A.E)
|
mm
|
855
|
905.5
|
955.5
|
1006
|
1158
|
1259
|
1360
|
1511
|
1612
|
1813
|
2013
|
2264
|
2514
|
|
機械行程(M.T)
|
mm
|
862
|
912.5
|
962.5
|
1013
|
1165
|
1266
|
1367
|
1518
|
1619
|
1820
|
2020
|
2271
|
2521
|
|
相對線性精度(FS)
|
±%
|
0.04
|
|
電阻值±10%
|
KΩ
|
10
|
20
|
|
解析度/分辨率
|
模擬
|
Infinite無限解析
|
|
重復性精度
|
mm
|
0.01
|
|
*大工作速度
|
m/s
|
10
|
|
建議輸出環電流
|
μA
|
10
|
|
使用溫度環境
|
℃
|
-40℃ ～ +120℃
|
|
輸出信號類型
|
Vdc
|
0～100%給定輸入電壓（隨位移變化而比例變化），備注：作為指示用，不能帶負載
|
|
尺寸A
|
mm
|
974
|
1054
|
1077
|
1128
|
1280
|
1381
|
1483
|
1734
|
1935
|
2135
|
2386
|
2636
|
|
重量(不含配件)
|
g
|
668.5
|
691
|
713.5
|
736
|
759
|
782.5
|
806.5
|
831
|
856
|
882
|
908
|
935
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
