施邁賽電子安全傳感器安全磁開關用于監測滑動門、鉸鏈門或可拆卸安全門的位置。沒有進行整體評估的傳感器只能用于安全職能，依據IEC 60947-5-3；與安全門監控組合使用進行保護時可達到控制類別 4，依據ISO 13849-1。
有可能出現極臟的情況，或需要保持高衛生標準的情況下，使用安全磁開關有極大的優勢。這是由于設備易于清洗。
另一個優勢是可以隱藏安裝在非磁性材料后。工作表面和存儲區域可以無需除塵邊沿或其他功能要求的切口或突出物。
|

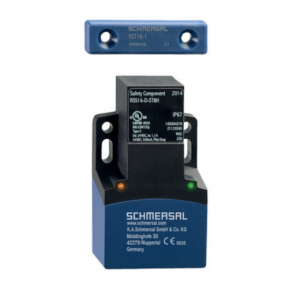

施邁賽電子傳感器RSS16-D-CC
|
|
|
Ø 彈簧滑輪連接
|
|
Ø 串連接線
|
|
Ø 無鎖定
|
|
Ø 熱塑外殼
|
|
Ø 基于需求的防篡改RFID技術
|
|
Ø 3不同操作方向
|
|
Ø 磁性鎖緊門閂
|
|
Ø 連接端子或插頭連接
|
|
Ø 連接端子或插頭連接
|
|
Ø 帶RFID技術的重復單獨編碼
|
一、總體數據
|
標準
|
EN IEC 60947-5-3
|
|
作用原理
|
RFID
|
|
外殼結構類型
|
塊體
|
|
安裝條件（機械）
|
非沖洗
|
|
傳感器拓撲
|
串聯傳感器
|
|
外殼材料
|
塑料，玻璃纖維加固熱塑塑料，自熄滅
|
|
活動區域
|
玻璃纖維，加強型熱塑塑料
|
|
毛重
|
250 g
|
|
準備就緒時間，***大
|
2,000 ms
|
|
響應時間，***大
|
100 ms
|
|
風險持續期，***大
|
200 ms
|
二、產品特性
|
診斷輸出
|
是
|
|
短路檢測
|
是
|
|
短路識別
|
是
|
|
串聯連接
|
是
|
|
安全功能
|
是
|
|
可級聯
|
是
|
|
整個系統檢測，狀態
|
是
|
|
LED燈數量
|
2
|
|
具有信號功能的半導體輸出數量
|
1
|
|
故障安全數字輸出數量
|
2
|
三、安全評估
|
標準
|
EN ISO 13849-1
|
|
EN IEC 60947-5-3
|
|
EN IEC 62061
|
|
EN IEC 61508
|
|
聯鎖
|
|
性能水平,***高
|
e
|
|
控制類別
|
4
|
|
PFH值
|
1.10 x 10UU /h
|
|
PFD值
|
8.90 x 10UU
|
|
安全完整性等級 (SIL),適用于以下應用
|
3
|
|
任務時間
|
20年
|
|
性能水平,***高
|
e
|
|
控制類別，根據EN ISO 13849
|
4
|
|
PFH值
|
6.30 x 10¹¹ /h
|
|
安全完整性等級
(SIL)，適用于以下應用
|
3
|
|
任務時間
|
20 年
|
四、機械參數
|
操作面板
|
前面
后面
從頭部
|
|
活動區域
|
橫向
前面
側面蓋板
|
|
滯后（開關距離），***大
|
2 mm
|
|
重復精度 R
|
0.5 mm
|
|
安裝
|
2 x M5, 汽缸蓋螺絲
|
|
螺釘l緊固力矩，***大
|
2 Nm
|
五、Mechanical data - Switching distances according EN IEC 60947-5-3
|
確保的開關距離 "ON"
|
12 mm
|
|
確保的開關距離 "OFF"
|
30 mm
|
|
Switch distance, typical
|
15 mm
|
六、Mechanical data - Connection technique
|
終端連接器
|
彈簧滑輪連接
|
|
Note (length of the sensor chain)
|
Cable length and cross-section change the voltage dro dependiing on the output current
|

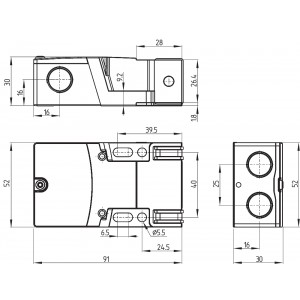

七、尺寸
|
傳感器長度
|
91 mm
|
|
傳感器寬度
|
52 mm
|
|
傳感器高度
|
30 mm
|
八、環境條件
|
防護等級
|
IP65
IP67
|
|
環境溫度,***小
|
-25 °C
|
|
環境溫度,***大
|
+70 °C
|
|
儲存和運輸溫度,***小
|
-25 °C
|
|
儲存和運輸溫度,***大
|
+85 °C
|
|
抗沖擊
|
30 g / 11 ms
|
|
防護等級
|
0
|
九、Ambient conditions - Insulation values
|
額定絕緣電壓
|
32 VDC
|
|
額定沖擊耐受電壓
|
0.8 kV
|
|
過電壓級別
|
III
|
|
污染等級，依據VDE 0100
|
3
|
十、電氣參數
|
電壓類型
|
DC（直流）
|
|
No-load supply current I0 , maximum
|
100 mA
|
|
額定工作電壓，***小
|
20.4 VDC
|
|
額定工作電壓，***大
|
26.4 VDC
|
|
工作電流
|
2,100 mA
|
|
依據EN 60947-5-1額定短路電流
|
100 A
|
|
轉換頻率，大約
|
1 Hz
|
