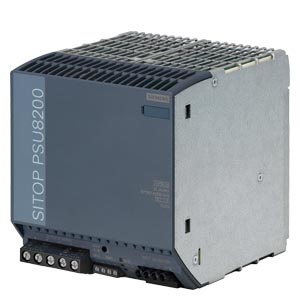

電源 SITOP PSU8200/3AC/DC24V/40A
SITOP PSU8200 24 V/40 A 穩定電源 輸入：3 AC 400-500 V 輸出：24 V DC/40 A *EX 批準不 可用* |
| 輸入 |
| 電網的形狀 |
三相交流 |
| 供電電壓 AC 時 |
|
| ● ***小額定值 |
400 V |
| ● ***大額定值 |
500 V |
| ● 初始值 |
320 V |
| ● 終值 |
575 V |
| 輸入端規格 超廣域輸入 |
是 |
| 工作條件 斷電橋接方式 |
Vin = 400 V時 |
| 跨接時間 輸出電流額定值中 在電網停電時 ***小值 |
10 ms |
| 工作條件 斷電橋接方式 |
Vin = 400 V時 |
| 電網頻率 |
|
| ● 1 額定值 |
50 Hz |
| ● 2 額定值 |
60 Hz |
| 電網頻率 |
45 ... 65 Hz |
| 輸入電流 |
|
| ● 輸入電壓額定值為 400 V 時 |
2.1 A |
| ● 輸入電壓額定值為 500 V 時 |
1.7 A |
| 電流限制 接通電流 25 °C 時 ***大值 |
13 A |
| I2t 值 ***大值 |
2.24 A²·s |
| 保險絲規格 |
無 |
| ● 電源線內 |
要求：3極微型斷路器 10 ... 16 A 特性曲線C或斷路器 3RV2011-1DA10 (設置3A) 或 3RV2711-1DD10 (UL 489) |
| 輸出 |
| 電壓波形 輸出端上 |
調節后、零電位直流電壓 |
| 輸出電壓 DC 時 額定值 |
24 V |
| 輸出電壓 |
|
| ● 輸出端 1 上 DC 時 額定值 |
24 V |
| 相對總公差 電壓 |
3 % |
| 相對調節精度 輸出電壓 |
|
| ● 輸入電壓緩慢波動時 |
0.1 % |
| ● 歐姆負載緩慢波動時 |
0.2 % |
| 剩余波紋度 |
|
| ● ***大值 |
100 mV |
| 電壓峰段 |
|
| ● ***大值 |
240 mV |
| 可調節的輸出電壓 |
24 ... 28 V |
| 產品功能 可調整輸出電壓 |
是 |
| 輸出電壓設置方式 |
通過電位器; ***大960 W |
| 顯示方式 針對正常運行 |
24 V 的綠色 LED 正常 |
| 信號類型 輸出端上 |
繼電器觸點（常開節點，額定值60 V DC / 0.3 A）表示“24V正常” |
| 輸出電壓特性 接通時 |
***小超調 (< 2 %) |
| 動作延遲時間 ***大值 |
0.1 s |
| 電壓升高時間 輸出電壓 |
|
| ● ***大值 |
100 ms |
| 輸出電流 |
|
| ● 額定值 |
40 A |
| ● 測量范圍 |
0 ... 40 A; +60 ... +70 °C: 降額使用 4%/K |
| 輸出的有效功率 典型 |
960 W |
| 瞬時過載電流 |
|
| ● 運行期間短路 典型 |
120 A |
| 過電流持續過載時間 |
|
| ● 運行期間短路 |
25 ms |
| 恒定的過載電流 |
|
| ● 啟動期間短路 典型 |
44 A |
| 產品特點 |
|
| ● 設備并聯 |
是; 輸出特性可變 |
| 并聯設備的數量 增加功率 |
2 |
| 效率 |
| 百分比效率 |
94 % |
| 損耗功率 [W] |
|
| ● 輸出電壓額定值時 輸出電流額定值中 典型 |
66 W |
| ● 空轉時 ***大值 |
4 W |
| 閉環控制 |
| 相對調節精度 輸出電壓 輸入電壓快速波動 +/- 15 % 典型 |
1 % |
| 相對調節精度 輸出電壓 歐姆負載階躍時 50/100/50 % 典型 |
3 % |
| 調節時間 |
|
| ● ***大值 |
10 ms |
| 保護和監測 |
| 防過壓保護器規格 |
< 31.8 V |
| 電流限制動作值 典型 |
44 A |
| 輸出的特性 短路保護 |
是 |
| 短路保護規格 |
兩者選一，恒流特性約 44 A 或鎖閉關機 |
| 持續短路電流 有效值 |
|
| ● 典型 |
50 A |
| 過電流過載能力 正常運行時 |
過載150%額定電流輸出 ， 5s/min |
| 顯示方式 適用于過載和短路 |
黃色LED指示“過載”，紅色LED指示“閉鎖關機“ |
| 安全 |
| 電位隔離 入口與出口之間 |
是 |
| 電位隔離 |
符合 EN 60950-1 和 EN 50178 的 SELV 輸出電壓 |
| 設備保護等級 |
Class I |
| 泄漏電流 |
|
| ● ***大值 |
1 mA |
| ● 典型 |
0.6 mA |
| 防護等級 IP |
IP20 |
| 認證 |
| 資格證明 |
|
| ● CE標識 |
是 |
| ● UL 許可證 |
是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus (CSAC22.2 No. 60950-1, UL 60950-1) |
| ● CSA許可證 |
是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus (CSAC22.2 No. 60950-1, UL 60950-1) |
| ● cCSAus，等級 1，分區 2 |
否 |
| ● ATEX |
否 |
| 資格證明 |
|
| ● IECEx |
否 |
| ● NEC 級別 2 |
否 |
| ● ULhazloc 許可 |
否 |
| ● FM 許可 |
否 |
| 認證類型 CB 證書 |
是 |
| 資格證明 |
|
| ● EAC 許可 |
是 |
| ● C-Tick |
是 |
| 資格證明 造船許可 |
是 |
| 造船許可 |
ABS, DNV GL |
| 船級社 |
|
| ● American Bureau of Shipping Europe Ltd. (ABS) |
是 |
| ● Bureau Veritas (BV) |
否 |
| ● DNV GL |
是 |
| ● Lloyds Register of Shipping (LRS) |
否 |
| ● Nippon Kaiji Kyokai (NK) |
否 |
| EMC |
| 標準 |
|
| ● 適用于干擾發射 |
EN 55022 Class B |
| ● 適用于電網諧波限制 |
EN 61000-3-2 |
| ● 適用于抗干擾性 |
EN 61000-6-2 |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +70 °C; 在自然對流情況下 |
| ● 運輸期間 |
-40 ... +85 °C |
| ● 存放期間 |
-40 ... +85 °C |
| 氣候級 符合 IEC 60721 |
氣候類型為 3K3，5 … 95% 無冷凝 |
| 機械裝置 |
| 電氣連接規格 |
螺栓連接 |
| ● 在輸入端 |
L1, L2, L3, PE: 每 0.5 ... 4 mm² 1個螺釘型端子 單芯/多股 |
| ● 輸出端上 |
+: 每 0.5 ... 16 mm² 2個螺釘型端子 ; -: 每 0.5 ... 16 mm² 3個螺釘型端子 |
| ● 用于輔助觸點 |
13, 14 (告警信號), 15, 16 (Remote): 每 0.05 ... 2.5 mm² 1個螺釘型端子 |
| 寬度 外殼的 |
135 mm |
| 高度 外殼的 |
145 mm |
| 深度 外殼的 |
150 mm |
| 須遵守間距 |
|
| ● 上 |
40 mm |
| ● 下 |
40 mm |
| ● 左 |
0 mm |
| ● 右 |
0 mm |
| 凈重 |
3.3 kg |
| 產品特點 外殼的 可順序排列的殼體 |
是 |
| 緊固類型 |
安裝在 DIN導軌 EN 60715 35x15 |
| 電氣附件 |
緩沖模塊 |
| 機械附件 |
設備標識標簽 20 mm × 7 mm，鈦灰色 3RT2900-1SB20 |
| 平均故障間隔時間 (MTBF) 40 °C 時 |
517 015 h |
