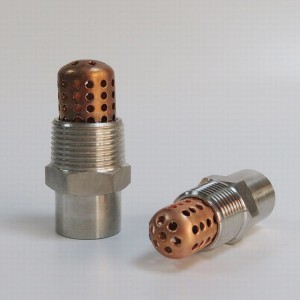

ZSTWB33.7/120水霧噴頭 高速 離心式 不銹鋼

ZSTWB高速水霧噴頭工作原理

該系列水霧噴頭是將一定壓力的水流分解成兩股水流，一股是沿內壁運動而具有離心速度的旋轉水流。另一股是具有軸向速度的直水流、兩股水流在噴頭的噴口處匯合，以其合成速度由噴口噴出而形成霧化，噴出的水霧比較均勻，按照一定的霧化角均勻地噴射到被保護對象的外表面上，以達到冷卻和窒息，控制火災和撲滅火災。離心霧化芯-高速水霧噴頭的主要內件：分為雙孔交叉式和四孔旋轉式，其流量和霧化水滴的直徑是不一樣的，雙孔交叉式的是把水分成兩路直角反射撞擊后噴射出來，而四孔旋轉式是把水分成四路在旋轉到底部的時候撞擊在一起然后噴射出來。

ZSTWB高速水霧噴頭技術性能

1】推薦使用水壓在0.35MPa（3.5kg）到2.5MPa（25kg）之間。

2】可選用角度：60、90、120其他角度（誤差值±5%）

3】可先用流量：16、21、24、26、30、34、40、43、53、63、67、80、86、107、117、160、200、300其他流量（誤差值±5%）。

4】可選用尺寸：DN15（R1/2”或4分）、DN20（R3/4”或6分）、DN25（R1”或1寸）、其他尺寸（國標管螺紋，NPT螺紋，椎管螺紋，其他螺紋可咨詢定做）。

5】水滴直徑：Dv0.9~900μm。

6】可使用材質：黃銅、銅鍍鉻、不銹鋼。

7】產品標準：GB5135·3-2003《自動噴水滅火系統第3部份：水霧噴頭》。

可根據防護區域的要求配置：萬向接頭、防塵罩，過濾網

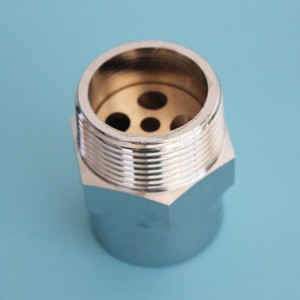

霧化形式：壓力水進入噴頭后，被分解成沿內壁運動的旋轉水流，經混合腔在離心力作用下，由特定的噴口噴出，形成霧化。本產品采用黃銅棒材制造，外表面鍍鉻。特殊要求可提供不銹鋼材質。

ZSTWB流量系數

ZSTWB-16-60 ZSTWB-16-90 ZSTWB-16-120 / ZSTWB-12-60 ZSTWB-12-90 ZSTWB-12-120

ZSTWB-21-60 ZSTWB-21-90 ZSTWB-21-120 / ZSTWB-21.5-60 ZSTWB-21.5-90 ZSTWB-21.5-120

ZSTWB-24-60 ZSTWB-24-90 ZSTWB-24-120 / ZSTWB-26.5-60 ZSTWB-26.5-90 ZSTWB-26.5-120

ZSTWB-30-60 ZSTWB-30-90 ZSTWB-30-120 / ZSTWB-34-60 ZSTWB-34-90 ZSTWB-34-120

ZSTWB-40-60 ZSTWB-40-90 ZSTWB-40-120 / ZSTWB-43-60 ZSTWB-43-90 ZSTWB-43-120

ZSTWB-50-60 ZSTWB-50-90 ZSTWB-50-120 / ZSTWB-53.5-60 ZSTWB-53.5-90 ZSTWB-53.5-120

ZSTWB-63-60 ZSTWB-63-90 ZSTWB-63-120 / ZSTWB-80-60 ZSTWB-80-90 ZSTWB-80-120

ZSTWB-100-60 ZSTWB-100-90 ZSTWB-100-120 / ZSTWB-125-60 ZSTWB-125-90 ZSTWB-125-120

ZSTWB-150-60 ZSTWB-150-90 ZSTWB-150-120 / ZSTWB-160-60 ZSTWB-160-90 ZSTWB-160-120

ZSTWB-200-60 ZSTWB-200-90 ZSTWB-220-120 / ZSTWB-300-60 ZSTWB-300-90 ZSTWB-300-120
